İşlenmiş konektör parçalarının bir tedarikçisi olarak, bu bileşenlerin kalitesini ve performansını sağlamada teknik özelliklerin önemini anlıyorum. Bu blog yazısında, uygulamalarınız için doğru konektörleri seçerken bilinçli kararlar vermenize yardımcı olabilecek bilgiler sağlayarak işlenmiş konektör parçaları için temel teknik özellikleri inceleyeceğim.
Malzeme seçimi
Malzeme seçimi, işlenmiş konektör parçalarının performansı için temeldir. Farklı malzemeler değişen düzeyde iletkenlik, korozyon direnci, mukavemet ve termal özellikler sunar.
Bakır
Bakır, mükemmel elektriksel iletkenliği nedeniyle konektör parçaları için popüler bir seçimdir. Elektrik sinyallerinin minimum kayıpla verimli iletimini sağlar, bu da yüksek mevcut uygulamalar için idealdir. Bakır ayrıca, çalışma sırasında üretilen ısının dağıtılmasına yardımcı olan iyi termal iletkenliğe sahiptir. Örneğin,Bakır Esnek Baragenellikle bakırdan yapılmıştır, güç dağıtım sistemlerinde güvenilir elektrik bağlantıları sağlamak için iletkenliğinden ve esnekliğinden yararlanır.
Alüminyum
Alüminyum, özellikle ağırlık endişe duyduğunda yaygın olarak kullanılan bir diğer malzemedir. Bakırdan daha hafiftir, bu da havacılık ve otomotiv endüstrileri gibi ağırlık azaltmanın çok önemli olduğu uygulamalar için uygun hale getirir. Bununla birlikte, alüminyum bakıra kıyasla daha düşük elektrik iletkenliğine sahiptir, bu nedenle aynı akım taşıma kapasitesine ulaşmak için daha büyük çapraz kesit alanları gerekebilir.
Paslanmaz çelik
Paslanmaz çelik korozyon direnci ile değerlenir. Sert çevre koşullarına dayanabilir, bu da dış mekan veya deniz uygulamaları için mükemmel bir seçim haline getirir. Elektriksel iletkenliği bakır ve alüminyum ile karşılaştırıldığında nispeten düşük olsa da, genellikle mekanik destek için veya korozyon korumasının birincil endişe olduğu uygulamalarda kullanılır.
Boyutlar ve Toleranslar
Kesin boyutlar, uygun uyum ve işlevselliği sağlamak için işlenmiş konektör parçaları için kritiktir. Bir konektör parçasının boyutları tipik olarak uzunluk, genişlik, yükseklik, çapı (silindirik parçalar için) ve herhangi bir delik veya yuvanın boyutunu içerir.
Tolerans
Toleranslar boyutlardaki izin verilen varyasyonu tanımlar. Güvenilir elektrik temasını sağlamak için konektörlerin mükemmel bir şekilde çiftleşmesi gereken elektronik cihazlarda olduğu gibi, yüksek derecede hassasiyetin gerekli olduğu uygulamalar için sıkı toleranslar gereklidir. Örneğin, yüksek hızlı veri iletim konnektöründe, pim aralığında küçük bir sapma bile sinyal kaybına veya parazite yol açabilir. Öte yandan, daha az kritik uygulamalar için, üretim maliyetlerini azaltabilecek daha gevşek toleranslar kabul edilebilir.
Yüzey kaplaması
İşlenmiş konektör parçalarının yüzey kaplaması performanslarını önemli ölçüde etkileyebilir. Pürüzsüz bir yüzey kaplaması, sokulması ve birden çok kez çıkarılması gereken konektörler için önemli olan sürtünmeyi azaltır. Ayrıca, konektörün ömrünü uzatarak aşınma ve yıpranma önlenmesine yardımcı olur.
Kaplama
Kaplama, konektör parçaları için yaygın bir yüzey işlemidir. Altın kaplama genellikle mükemmel korozyon direnci ve düşük temas direnci nedeniyle yüksek uç konektörler için kullanılır. Zor ortamlarda bile güvenilir bir elektrik bağlantısı sağlar. Gümüş kaplama, altına kıyasla daha düşük bir maliyetle iyi iletkenlik sunan başka bir seçenektir. Kalay kaplama, nispeten ucuz olduğu ve iyi lehimlenebilirlik sağladığı için genel amaçlı konektörler için yaygın olarak kullanılır.
Elektrik performansı
İşlenmiş konektör parçalarının elektriksel performansı önemli bir husustur. Direnç, kapasitans ve endüktans gibi parametreleri içerir.
Rezistans
Verimli güç iletimi için düşük direnç esastır. Yüksek direnç, ısı şeklinde güç kayıplarına yol açabilir, bu da sadece sistemin verimliliğini azaltmakla kalmaz, aynı zamanda bir güvenlik riski de oluşturur. Bir konnektörün direnci, malzeme, çapraz kesit alanı ve elektrik temasının kalitesi gibi faktörlerden etkilenir.
Kapasitans ve endüktans
Yüksek frekans uygulamalarında, kapasitans ve endüktans sinyal bütünlüğünü etkileyebilir. Aşırı kapasitans sinyal zayıflamasına neden olabilirken, endüktans empedans uyumsuzluklarına yol açabilir. Konektör tasarımlarının, özellikle telekomünikasyon ve yüksek hızlı veri aktarımı gibi uygulamalarda bu etkileri en aza indirmek için optimize edilmesi gerekir.
Mekanik performans
İşlenmiş konektör parçaları da belirli mekanik performans gereksinimlerini karşılamalıdır.
Kuvvet
Konektör, kurulum ve çalışma sırasında karşılaşacağı mekanik gerilmelere dayanacak kadar güçlü olmalıdır. Bu, yerleştirme ve ekstraksiyon kuvvetleri, titreşim ve şok gibi kuvvetleri içerir. Örneğin, otomotiv uygulamalarında, konektörlerin araç hareketiyle ilişkili titreşimlere ve şoklara dayanabilmesi gerekir.
Dayanıklılık
Dayanıklılık, konektörün zaman içinde performansını koruma yeteneği ile ilgilidir. Bu, malzeme, yüzey kaplaması ve üretim sürecinin kalitesi gibi faktörlerden etkilenir. Dayanıklı bir konektör, sık sık değiştirme ihtiyacını azaltarak uzun bir servis ömrüne sahip olacaktır.
Çevre direnci
Konektörler çeşitli çevre koşullarına maruz kalabilir ve bu durumlarda güvenilir bir şekilde performans gösterebilmeleri gerekir.
Sıcaklık direnci
Konektörler, belirli bir sıcaklık aralığında çalışabilmelidir. Aşırı sıcaklıklar konektörün elektrik ve mekanik özelliklerini etkileyebilir. Örneğin, yüksek sıcaklıklar malzemenin genişlemesine neden olabilir, bu da gevşek bağlantılara yol açabilirken, düşük sıcaklıklar malzemeyi kırılgan hale getirebilir.
Nem ve korozyon direnci
Nem, konektörün elektrik performansını bozabilen korozyona neden olabilir. Daha önce de belirtildiği gibi, paslanmaz çelik gibi malzemeler ve kaplama gibi uygun yüzey işlemlerine sahip konektörler iyi nem ve korozyon direnci sağlayabilir.
Uyumluluk
İşlenmiş konektör parçalarının sistemdeki diğer bileşenlerle uyumlu olması gerekir. Bu, kablolarla uyumluluk, basılı devre kartları (PCB'ler) ve diğer konektörler içerir.
Kablo uyumluluğu
Konektör kabloya güvenli bir şekilde bağlanabilmeli ve güvenilir bir elektrik bağlantısı sağlayabilmelidir. Kablonun boyutu ve türü ve sonlandırma yönteminin dikkate alınması gerekir. Örneğin, bazı konektörler mahsur kablolarla kullanılmak üzere tasarlanmıştır, diğerleri ise katı çekirdek kablolar için daha uygundur.
PCB uyumluluğu
PCB'lerle kullanılan konektörler için, pim düzeni, delik boyutu ve lehimleme gereksinimleri gibi faktörlerin PCB tasarımıyla eşleşmesi gerekir. Bu, konektör ve PCB arasında uygun montaj ve elektrik bağlantısı sağlar.
Endüstri standartları
Sektör standartlarına uymak, işlenmiş konektör parçaları için çok önemlidir. Standartlar, konektörlerin belirli kalite ve performans kriterlerini karşılamasını sağlar. Örneğin, otomotiv endüstrisinde konektörler, Otomotiv Mühendisleri Derneği (SAE) gibi kuruluşlar tarafından belirlenen standartlara uymalıdır. Elektronik endüstrisinde, Uluslararası Elektroteknik Komisyonu (IEC) tarafından belirlenenler gibi standartlar yaygın olarak takip edilmektedir.
Çözüm

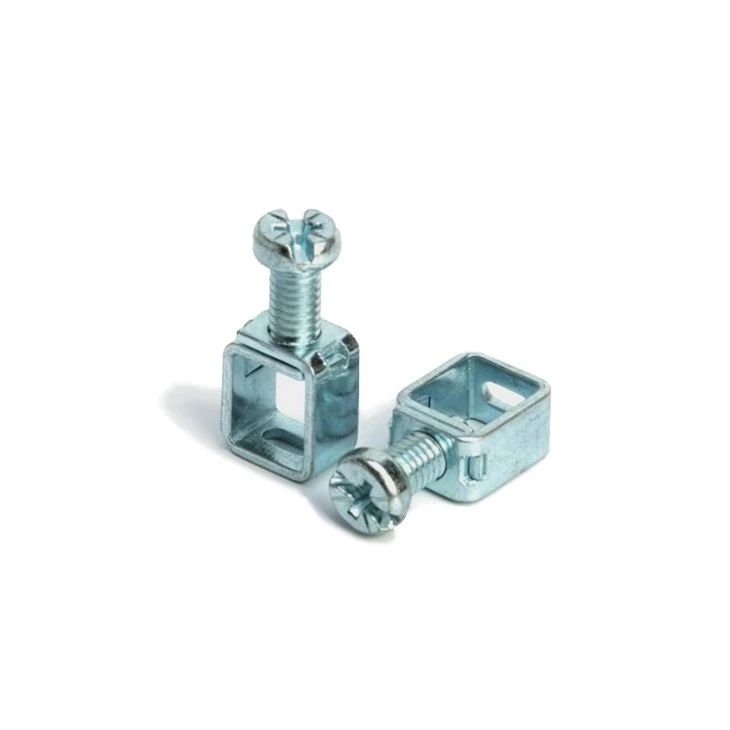

İşlenmiş konektör parçaları söz konusu olduğunda, uygulamalarınız için doğru konektörleri seçmek için teknik özellikleri anlamak esastır. Bir tedarikçi olarak, gerekli tüm teknik gereksinimleri karşılayan yüksek kaliteli konektör parçaları sağlamaya kararlıyız. İhtiyacınız olsunElektrik Ölçer için Terminal Kabağıbir güç ölçüm uygulaması için veya3 - yol kolu terminal konnektörüKarmaşık bir elektrik sistemi için, ihtiyaçlarınızı karşılayan konektörler sunacak uzmanlığa ve kaynaklara sahibiz.
İşlenmiş konektör parçaları için pazardaysanız ve özel gereksinimlerinizi tartışmak istiyorsanız, sizi bize ulaşmaya davet ediyoruz. Uzman ekibimiz, projeleriniz için mükemmel konektörler bulmanıza yardımcı olmaya hazırdır.
Referanslar
- ASM El Kitabı, Cilt 1: Özellikler ve Seçim: İronlar, Çelikler ve Yüksek Performans Alaşımları. ASM International.
- Elektrik konektörlerinde IEC standartları. Uluslararası Elektroteknik Komisyonu.
- Otomotiv konektörleri için SAE standartları. Otomotiv Mühendisleri Derneği.
